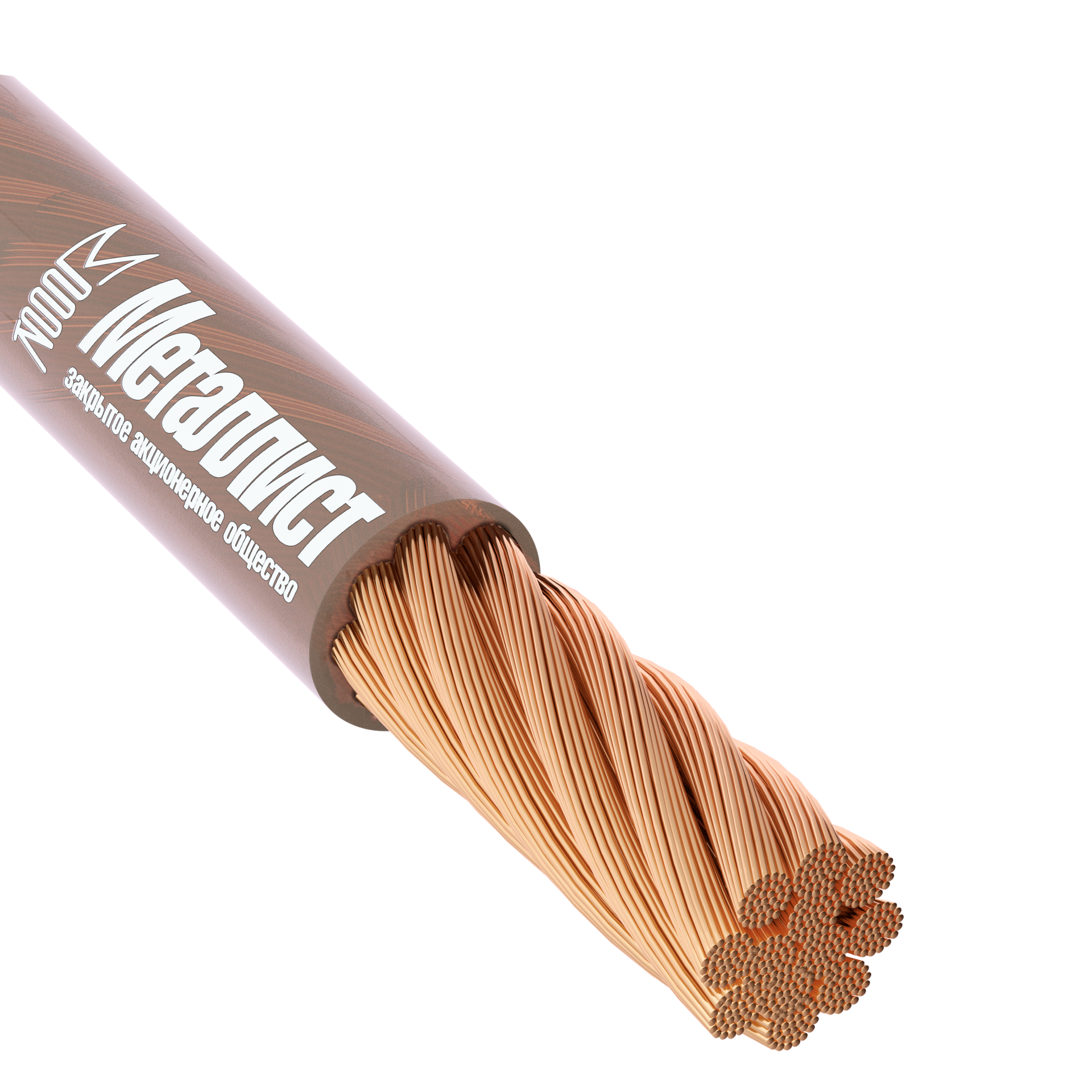

Провода для заземления: требования ПУЭ и выбор сечения

Система заземления — обязательный элемент современной электропроводки. Она защищает человека от поражения электрическим током, снижает риск пожара и обеспечивает корректную работу оборудования. Ключевым элементом такой системы является провод заземления, который должен соответствовать требованиям ПУЭ и выдерживать аварийные токи.

Разберёмся, какие провода применяются для заземления и как правильно выбрать сечение.

Что такое провод заземления и его назначение

Провод заземления — это проводник, предназначенный для соединения металлических частей электроустановки с заземляющим устройством. Его задача — обеспечить безопасный отвод тока при повреждении изоляции.

Основные функции заземляющего проводника:

• защита человека от поражения током;
• срабатывание автоматических выключателей;
• выравнивание потенциалов;
• снижение электромагнитных помех;
• защита оборудования от аварий.

Для этих задач применяются специализированные провода:

• ПГВЗ — гибкий медный провод для заземления
• ПГУЗ — усиленный провод заземления с повышенной механической прочностью

Такие решения рассчитаны на работу в цепях защитного заземления и уравнивания потенциалов.

Требования ПУЭ к проводам заземления

Согласно требованиям ПУЭ, заземляющие проводники должны:

• иметь достаточное сечение для пропускания тока короткого замыкания;
• быть механически защищёнными;
• иметь надёжный контакт в точках подключения;
• выполняться из меди или стали (в зависимости от системы);
• иметь изоляцию при внутренней прокладке.

Для внутренней проводки чаще применяется заземляющий провод медный, поскольку он:

• имеет низкое сопротивление;
• устойчив к коррозии;
• обеспечивает надёжный контакт;
• выдерживает механические нагрузки.

Алюминиевые проводники для заземления применяются реже и требуют дополнительных мер по соединению.

ПГВЗ и ПГУЗ: какие провода использовать для заземления

ПГВЗ

Основные характеристики:

• медная гибкая жила
• изоляция ПВХ
• высокая гибкость
• удобство монтажа в щитах

Применение:

• заземление электрощитов
• подключение корпусов оборудования
• уравнивание потенциалов
• внутренние монтажные работы

ПГУЗ

Особенности:

• повышенная механическая прочность
• устойчивость к нагрузкам
• надёжность при стационарной прокладке

Применение:

• магистральные заземляющие проводники
• соединение шин заземления
• промышленные установки
• распределительные устройства

Выбор зависит от условий эксплуатации и типа системы заземления.

Как выбрать сечение провода заземления

При выборе учитывают:

• Сечение фазного проводника
• Тип системы заземления
• Длину линии
• Условия прокладки

Общее правило ПУЭ:

• если фазный провод до 16 мм² — заземляющий берётся того же сечения
• при больших сечениях допускается уменьшение PE-проводника
• минимальное сечение медного защитного проводника — 2,5 мм² (при механической защите)
• без защиты — не менее 4 мм²

Для бытовых задач чаще применяются:

• 2.5 мм² — внутренняя проводка
• 4 мм² — ввод и щиты
• 6 мм² — заземляющая магистраль
• 10 мм² — частный дом

Где применяется провод заземления

Основные области применения:

• распределительные щиты
• частные дома
• квартиры
• промышленное оборудование
• системы уравнивания потенциалов
• подключение металлических конструкций

Правильно подобранный провод заземления обеспечивает стабильную и безопасную работу всей электросистемы.

Заключение

Провод заземления должен соответствовать требованиям ПУЭ и выдерживать аварийные токи. Для внутренних систем чаще всего применяется медный заземляющий провод, обеспечивающий надёжность контактов и долговечность. Провода ПГВЗ и ПГУЗ используются в зависимости от условий монтажа, гибкости и механической нагрузки.

Частые вопросы

Можно ли использовать обычный провод для заземления?

Нет, рекомендуется применять специализированный провод заземления с соответствующим сечением.

Какое сечение выбрать для частного дома?

Чаще всего используется медный провод 6–10 мм² в зависимости от вводного кабеля.

Обязательно ли использовать медный провод?

Нет, но медный заземляющий провод обеспечивает более надёжный контакт и долговечность.

Можно ли делать заземление гибким проводом?

Да, для внутренних соединений часто используется гибкий провод типа ПГВЗ.
